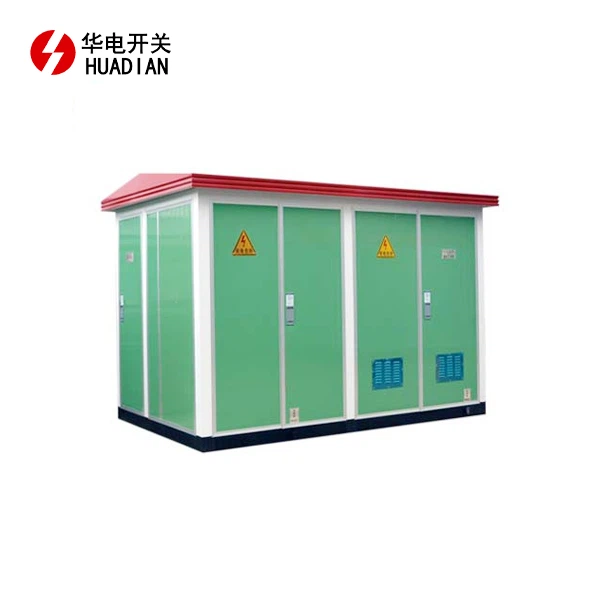

پست پیش ساخته سری YB

زیر مجموعه سری YB (که معمولاً "از نوع جعبه جعبه" یا "زیرنویس از نوع جعبه اروپایی" نامیده می شود) یک تجهیزات توزیع جمع و جور است که سوئیچ ولتاژ بالا ، ترانسفورماتورها ، دستگاههای توزیع ولتاژ کم و غیره را در یک جعبه بسته {{{{{}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} در} 6}}} استفاده می کند.

ارسال درخواست

معرفی محصول

YB series prefabricated substation (usually called "box-type substation" or "European box-type substation") is a compact distribution equipment that integrates high-voltage switchgear, transformers, low-voltage distribution devices, etc. in a closed box. It is widely used in urban power grids, industrial and mining enterprises, communities, wind and solar تولید برق ، و غیره. موارد زیر مقدمه مفصلی برای این سریال است:

معنی مدل

اجزای ساختاری اصلی

اتاق ولتاژ بالا: معمولاً مجهز به کابینت شبکه حلقه یا کابینت ترمینال ، از جمله سوئیچ بار ، فیوز ، رعد و برق و غیره. ، پشتیبانی از سطح ولتاژ 10kV یا 35KV {4.

اتاق ترانسفورماتور: ترانسفورماتورهای خشک یا نفتی را نصب کنید (مانند S11 ، S13 و سایر انواع صرفه جویی در مصرف انرژی) ، دامنه ظرفیت معمولاً 100kva ~ 2500kva.

اتاق ولتاژ کم: مجهز به قطع کننده مدار ، دستگاه های اندازه گیری ، جبران خازن و غیره . ، خروجی 400 ولت منبع تغذیه با ولتاژ کم .

جعبه: ساخته شده از فلز (مانند فولاد ضد زنگ ، صفحه فولادی رنگی) یا مواد غیر فلزی ، با کارکردهایی مانند محافظت از باد و شن ، مقاومت در برابر رطوبت ، عایق حرارتی و ضد سرقت.

فاتور

switchgear ولتاژ بالا ، ترانسفورماتور ، تثلیث سوئیچ ولتاژ کم ، کامل بودن قوی.

protection حفاظت از ولتاژ بالا و پایین کامل ، عملکرد ایمن و قابل اعتماد ، نگهداری ساده ؛

◇ زمین کمتری را اشغال کنید ، سرمایه گذاری را ذخیره کنید ، چرخه تولید کوتاه و حرکت آسان.

schems طرح های سیم کشی انعطاف پذیر و متنوع ؛

◇ ساختار: ساختار لانه زنبوری دو لایه (صفحه کامپوزیت) این پوسته محکم ، عایق حرارتی ، اتلاف گرما و تهویه ، سطح زیبا و حفاظت از سطح زیبا است و مواد پوسته آلیاژ استنلس استیل ، آلیاژ آلومینیوم ، صفحه نورد سرد ، صفحه فولادی رنگی اختیاری هستند.

◇ انواع مختلف: هدف عمومی ، ویلا ، از نوع ، جمع و جور و سایر سبک ها.

termal ترمینال اتوماتیک (FTU) شبکه مونتاژ در واحد اصلی حلقه ولتاژ بالا ، تشخیص قابل اعتماد از خط کوتاه و گسل زمینی تک فاز را تحقق می بخشد و عملکرد "چهار راه دور" را دارد که برای به روزرسانی خودکار شبکه توزیع.}}}}}}}}}}}}}

پارامترهای فنی

محفظه	قسمت	واحد	پارامتر
محفظه ولتاژ بالا	فرکانس دارای امتیاز	هرتز	50/60 هرتز
	ولتاژ دارای امتیاز	kv	3.3kV ، 6.0kV ، 6.6kV	10kV 11kv 13.8kv 15kV 20kV 22kV	30kV 33kV 35kV 36kV
	حداکثر ولتاژ سرویس	kv	7.2 کیلو ولت	12 کیلو ولت ، 24 کیلو ولت	40.5 کیلو ولت
	جریان فعلی	A	400،630،1000،1250،1600،2000،2150 ،...} و غیره
	جریان انتقال	A	1200-3150A
	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ ، فاز زمین	kv	42/48,85/95
	فرکانس قدرت 1 دقیقه در برابر ولتاژ ، فاز/شکستگی مقاومت می کند



	قله	kv	75/85,170/185
	جریان شکستن مدار کوتاه	کاخ	20,31.5

محفظه ترانسفومر	ولتاژ دارای امتیاز	kv	3.3kV ، 6.0kV 6.6kV	10kV 11kV 13.8kv 15kV 20KV 22KV	30kV 33kV 35 کیلو ولت 36 کیلو ولت

	ظرفیت قدرت رتبه بندی	kva	200kva تا 2.5mva
	محدوده بهره برداری	%	±2X2.5%,±5%
	گروه بردار		yyn 0 ، dyn11
	امپدانس اتصال کوتاه	%	4.0,4.2,4.5,6,8
محفظه ولتاژ کم	ولتاژ دارای امتیاز	V	220,380,400,415,433,440,660,690,800
	جریان اصلی جریان دارای درجه	A	50-4000
	جریان	A	5-800

*این جدول فقط برای مشخصات واحد محصول است و پارامترهای داده همه را نشان نمی دهد

شرایط نصب

1. دمای محیط محدودیت بالاتر از یا برابر با 40 درجه و حد پایین تر از یا مساوی با درجه- 10 درجه .

2. تابش خورشیدی کمتر از یا مساوی با 1000WM 2.

3. ارتفاع کمتر از یا مساوی با 1000m .

4. یخ زدن کمتر از یا مساوی با 20mm .

5. سرعت باد کمتر از یا مساوی با 35m/s .

6. رطوبت:

میانگین رطوبت نسبی روزانه کمتر از یا مساوی با 95 ٪.

میانگین رطوبت نسبی ماهانه کمتر از یا برابر با 90 ٪.

متوسط فشار بخار آب نسبی روزانه کمتر از یا مساوی با 22kpa.

میانگین فشار بخار آب نسبی ماهانه کمتر از یا مساوی با 1. 8kpa.

7. زمین لرزه کمتر از یا مساوی 8 درجه .

8. مکان های بدون آتش ، انفجار ، آلودگی جدی ، خوردگی شیمیایی و لرزش شدید .

توجه: هنگامی که شرایط فوق نمی تواند شرایط استفاده را برآورده کند ، کاربر باید با سازنده. مذاکره کند

① ترانسفورماتورها می توانند از نوع خشک یا روغن نقره ای .}

uper محفظه ولتاژ کم عملکرد کل سوئیچ ولتاژ کم است ، که می تواند توسط کاربران. انتخاب شود و به طور خودسرانه ترکیب شود

مواد پوسته: صفحه کامپوزیت ، صفحه کامپوزیت استیل ضد زنگ ، صفحه روی روکش آلومینیومی ، صفحه استیل ضد زنگ ، صفحه حک شده فلزی .

④ خصوصیات ساختار: ساختار ولتاژ بالا منطقی و جمع و جور است ، می تواند HXGN17 XGN15 کابینت شبکه حلقه ، LL با پنج عملکرد ضد همبستگی را انتخاب کند . transformer تهویه طبیعی و سیستم خنک کننده تهویه اتوماتیک می تواند برای ترانسفورماتورهای خشک و روغن استفاده شود {3.

اتاق ولتاژ کم: طرح های مختلف توزیع برق را می توان با توجه به نیاز کاربر اتخاذ کرد ، با عملکردهای مختلفی مانند توزیع برق ، توزیع روشنایی ، جبران برق واکنشی ، اندازه گیری انرژی الکتریکی و غیره . و مجهز به سیستم روشنایی اتوماتیک .}}}}}
