Zn85 40.5kv مدار شکن مدار خلاء فشار قوی داخلی برای کلید برق (ساختار سیلندر قطب تعبیه شده/عایق)

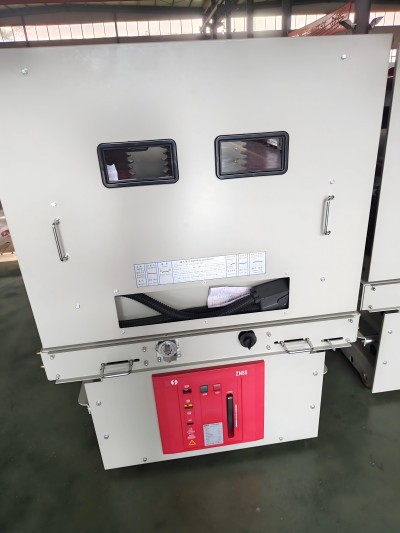

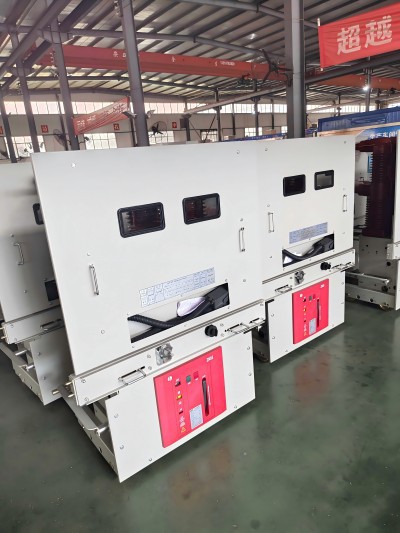

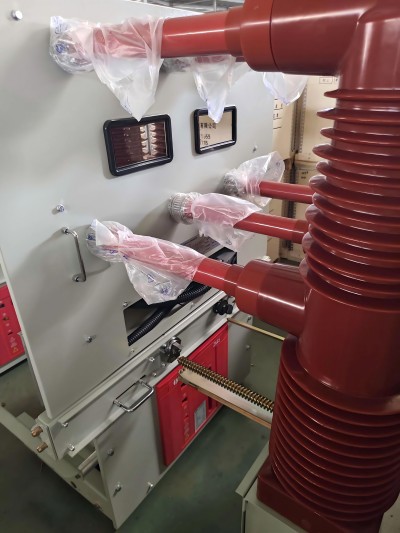

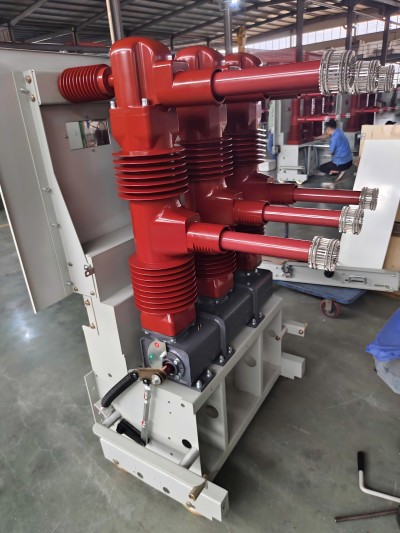

مدارشکن خلاء فشار قوی داخلی نوع ZN{0}}.5/T2000-31.5 (در زیر به عنوان VCB گفته می شود)، برای سیستم قدرت با3-فاز Ac 50HZ، ولتاژ نامی 40.5kv مناسب است. می توان از آن به عنوان جریان بار، جریان اضافه بار و جریان خطا برای شرکت های معدن، نیروگاه و پست استفاده کرد. بریکر و ساختار عملیاتی دارای طرح بندی بالا و پایین است، به طور موثر عمق را کاهش می دهد. قطعات توسط سه لوله عایق اپوکسی جدا شده مستقل جدا می شوند که به عنوان ساختار عایق کامپوزیت عمل می کنند. این VCB می تواند نیاز فاصله هوا و فاصله خزش را برآورده کند و اندازه VCB را به طور موثر کاهش دهد، قطع کننده مدار الکتریکی پیشرو، اتصال رسانای استاتیکی و دینامیکی در لوله عایق نصب می شود که فاصله بین فاز فقط 300 میلی متر است. تمام مدارهای الکتریکی پیشرو از نوع ثابت هستند که باعث می شود اتصال بسیار پایدار باشد. لوله عایق روی قاب نصب می شود. محرک فنری که مخصوص این نوع VcB جدید طراحی شده است، در داخل قاب نصب می شود که برای قسمت های بالایی و پایینی مناسب تر است. ساختار، به عنوان بخشی جدایی ناپذیر از VcB. طراحی VcB ساده است، منحنی خروجی برای ویژگی ها و الزامات VCB 40.5 کیلوولت مناسب تر است. طرح کلی معقول، زیبا، ساده است، با ویژگی هایی مانند حجم کمتر، عملکرد انعطاف پذیر، ویژگی های قابل اعتماد، طول عمر طولانی، بازرسی آسان تر، تعمیر و نگهداری رایگان. و غیره مناسب برای عملیات مکرر، مناسب برای مکان هایی که در شرایط بسیار ضعیف هستند.
