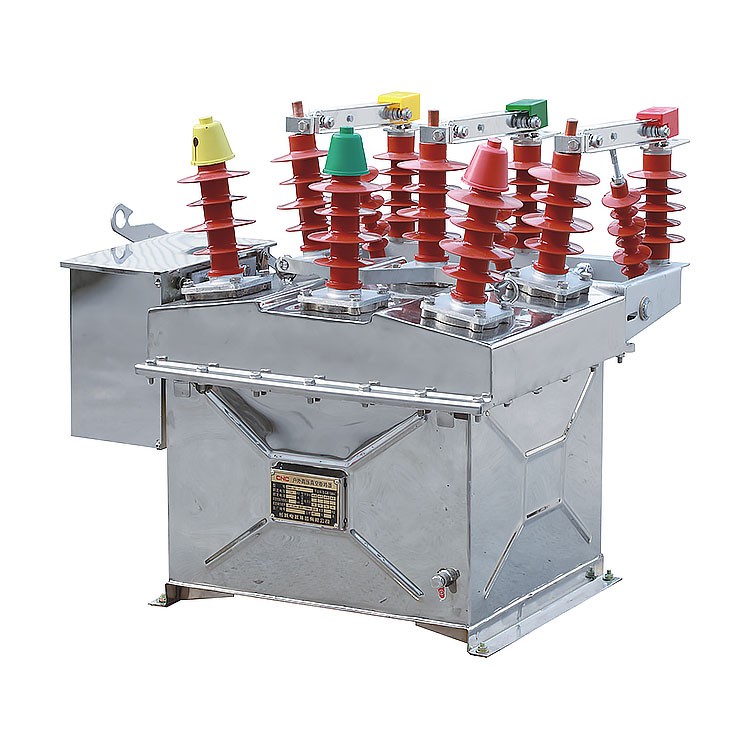

ZW8M-12 در فضای باز ولتاژ بالا ولتاژ دائمی خلاء مدار شکن

ZW8M- 12 در فضای باز دائمی -} breaker مدار خلاء آهنربا با استفاده از اصل خاموش کردن قوس خلاء و یک مکانیزم عملیاتی آهنربا- دائمی ، ادغام فناوری ریزپردازنده ، فناوری ارتباطات مدرن و مواد سوئیچ جدید. این دستگاه توزیع برق در فضای باز برای 12 کیلو ولت ، 50 هرتز ، سه- فاز AC ارزیابی شده است. برای استفاده به عنوان یک سوئیچ قطع ارتباط یا کراوات در شبکه های انرژی شهری یا به عنوان یک سوئیچ خط خروجی در پستهای فضای باز در سیستم های توزیع انرژی روستایی بسیار مناسب است. این به طور موثری عملکردهای یک رلوسر سنتی را انجام می دهد ، جریان های بار را قطع و بسته می کند و جریان های اتصال کوتاه را قطع می کند.

ویژگی های اصلی

control Control Control هوشمند: این قطع کننده مدار دارای کنترل وضعیت سوئیچ محلی ، سه- مرحله محافظت بیش از حد و بازآرایی خودکار سه گانه است. علاوه بر این ، دارای یک رابط ارتباطی RS-485 برای تله متری ، تنظیم از راه دور ، کنترل از راه دور و ارتباط از راه دور است و آن را برای سیستم های توزیع برق خودکار در هر اندازه مناسب می کند.
marchanism مکانیسم عملیاتی مغناطیسی دائمی: این قطع کننده مدار از پیشرفته ترین مکانیسم عملیاتی مغناطیسی دائمی استفاده می کند. اجزای آن پوشیدن- مقاوم است و طول عمر مکانیکی آن به 30،000 چرخه می رسد ، سه برابر مکانیسم بهاری معمولی. از آنجا که مکانیسم مغناطیسی دائمی دارای 70 ٪ قطعات مکانیکی کمتر از مکانیسم بهار است ، قابلیت اطمینان سوئیچ به طور قابل توجهی بهبود یافته است.
● طراحی ساختاری کاملاً مهر و موم شده: قطع کننده خلاء مدار ، مکانیسم عملیاتی و پیوند عملیاتی به طور کامل در پایه شکن مهر و موم شده و از چگالش- ناشی از خوردگی اجزای قطع کننده مدار جلوگیری می کند. این محصول یک طول عمر رایگان 10 سال را ارائه می دهد.

عملکردها و اثرات اصلی

عملکرد اصلی ZW8M-12 این است که به عنوان یک واحد حفاظت و کنترل برای سیستم های برق خدمت کند. در درجه اول در خطوط توزیع 10 کیلو ولت نصب شده است. به عنوان مثال:

کنترل:با اطمینان ، جریان انرژی عادی را با توجه به نیازهای عملیاتی شبکه (به عنوان مثال ، قطع برق برنامه ریزی شده و انتقال نیرو) متصل و قطع می کند.

محافظت:هنگامی که یک جریان گسل (مانند یک مدار کوتاه یا اضافه بار) در خط رخ می دهد ، قطع کننده مدار به طور خودکار مدار معیوب را جدا می کند و از آن جدا می شود و از سایر تجهیزات در کل شبکه محافظت می کند و از افزایش حادثه جلوگیری می کند.

بازآرایی خودکار:این یک عملکرد مهم است. بیشتر گسل ها در خطوط انتقال (به ویژه خطوط سربار) ، مانند اعتصاب رعد و برق و باد-} اشیاء خارجی منفجر شده ، گذرا هستند و پس از ناپدید شدن گسل ، به عملکرد عادی باز می گردند. پس از قطع شدن ، قطع کننده مدار به طور خودکار مطابق با توالی تنظیم شده قبل - (به عنوان مثال ، "باز → تأخیر → برگشتی") باز می گردد. اگر گسل ناپدید شود ، قدرت ترمیم می شود ، به طور قابل توجهی قابلیت اطمینان منبع تغذیه را بهبود می بخشد. اگر گسل دائمی باشد ، قطع کننده مدار دوباره باز شده و قفل می شود و از بازآفرینی جلوگیری می کند.

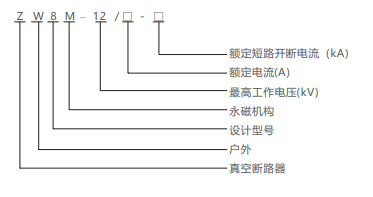

مدل محصول و معنی

شرایط محیط عملیاتی

1. دمای محیط: -40 درجه تا درجه+40 درجه ؛
2. ارتفاع بیش از 2000 متر نیست. الزامات بالاتر از 2000 متر مشمول مذاکره با کاربر است.
3 فشار باد بیش از 700pa (معادل سرعت باد 34m/s) نیست.
میانگین رطوبت نسبی روزانه روزانه بیش از 95 ٪ ، میانگین ماهانه بیش از 90 ٪ نیست.
5. آلودگی هوا سطح III.
6. هوای محیط نباید به طور قابل توجهی توسط گازهای خورنده یا قابل اشتعال آلوده شود.
7. بدون لرزش شدید.

پارامترهای فنی اصلی

جدول پارامتر مشخصات مکانیکی

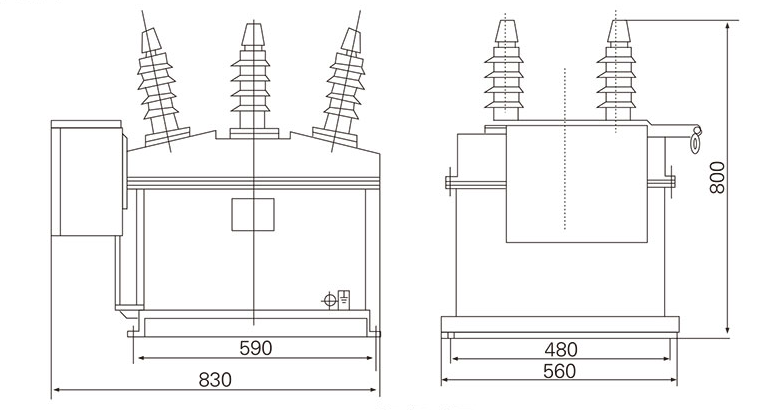

ابعاد ظاهر و نصب

ZW8M-12 Circuit Vacuum Circuit Vacuum Circuit

ابعاد کنترل کننده

دستورالعمل سفارش

1. مدل محصول ، نام ، کمیت ، ولتاژ دارای امتیاز و جریان دارای رتبه.
2. نسبت ترانسفورماتور فعلی.
3. آیا دستگاه شامل سوئیچ جداکننده است یا خیر.
4. قطعات یدکی مورد نیاز قرارداد.
